Cisco无线AP设置指南

日期:2017-04-11 16:09

一.无线AP初始化设置步骤

1.用原装console线(如图: 1所示)RJ-45端连接AP“CONSOLE”端口,再将console线9针(母头)端连接PC主机串口,建议使用主板自带的串口;

2.在PC上执行点击:开始- -程序- -附件- -通讯- - 超级终端,输入名称:“Cisco”,选择COM端口,点击“配置(F)...”按钮,再点击“还原默认设置”按钮,最后点击“确定”按钮,进入配置界面;

3.使用命令设置无线AP IP地址,需要在超级终端执行如下命令(红色部分为输入字符):

ap>en (登陆)

Password:Cisco (Cisco为密码,区分大小写)

ap#show run (查看AP运行状态,一般查看ap的BVI1以太网接口的IP地址会用到)

ap#configure t (进入设置模式)

ap(config)#interface BVI1 (设置以太网接口BVI1)

ap(config-if)#ip address 192.168.0.200 255.255.255.0 (设置IP地址)

ap(config-if)#no shut (退出设置模式前不关机)(激活端口)

ap(config-if)#exit

ap(config)#ip default-gateway 192.168.0.1 (设置默认网关,可自行选择是否设置)

ap(config-if)#end (退出设置模式)

ap#

*Mar 1 05:12:50.034: %SYS-5-CONFIG_I: Configured from console by console

ap#wr (保存配置)

Building configuration...

[OK] (保存成功提示)

4.Cisco无线AP只有经过初始化设置后,才可直接输入初始化时的IP地址进行WEB界面管理配置。

二.配置无线基站工作模式为接入点(ACCESS POINT)

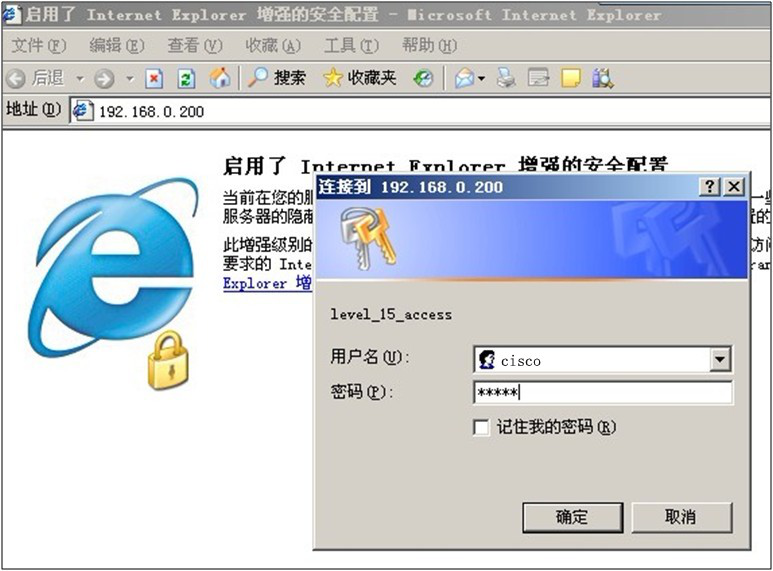

1.用网线连接无线AP和配置电脑主机,修改本机IP使之在同一网段,打开IE浏览器,在地址栏输入无线AP IP地址,然后输入默认用户名:cisco(小写),默认密码:密  码:Cisco(C大写,其余小写)如图: 3所示。此处以:192.168.0.200为例进行配置说明。

注意:Cisco AIR-AP1230A-A-K9无线AP出厂默认的IP地址为169.254.1.1,用户名:cisco(默认),密  码:Cisco(默认)

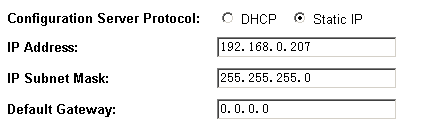

2.在配置界面主菜单选择“EXPRESS SET-UP”项,可修改无线AP的WEB配置界面登陆IP地址,修改完成后按“Apply”确定,如图: 4所示。如不需修改登陆IP地址,则直接跳至第3点。

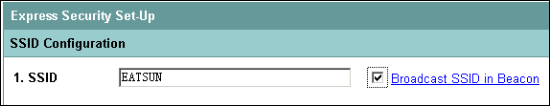

3.在配置界面主菜单选择“EXPRESS SECURITY”→“SSID Table”页,按“Delete”可删除现有的AP主机的名称(未初始化过的AP无需进行此项操作),然后在“SSID Configuration”输入新的AP主机名称,钩选“Broadcast SSID in Beacon”并按“Apply”确定。(“Broadcast SSID”可用于设定允许设备不指定SSID而访问接入点),如图: 5和图: 6所示。

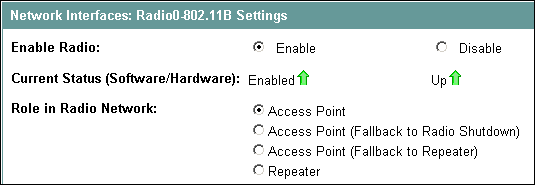

4.在配置界面主菜单选择“NETWORK INTERFACES”→“Radio0-802.11B”→“SETTINGS”项,选择如下,按“Apply”确定。(注意:邻近的AP主机应设置成不相同的信道,建议使用1、6、11三个信道),如图: 7所示。

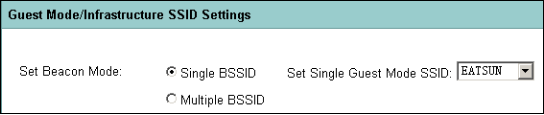

5.在配置界面主菜单选择“SECURITY”→“SSID Manager” →“Current SSID List”项,选择EATSUN,在“Set Single Guest Mode SSID”选择EATSUN,按“Apply”确定。如图: 8和图: 9所示

三.配置无线基站工作模式为中继模式(REPEATER)

1.与配置主机的前三项步骤相同,但注意AP主机的名称仍设为EATSUN,IP则设为不相同。

2.在“SECURITY”→“SSID Manager” →“Current SSID List”选择EATSUN,在“Set Single Guest Mode SSID”与“Set Infrastructure SSID”均选择EATSUN,按“Apply”确定。如图: 10所示。

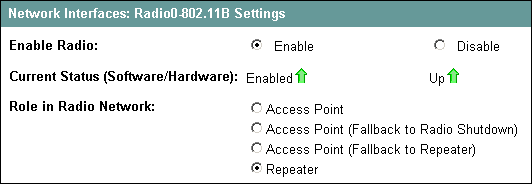

3.在“NETWORK INTERFACES”→“Radio0-802.11B”→“SETTINGS”选择如下,按“Apply”确定。(注意:从机不需设置信道),如图: 11所示。
四.修改管理员口令

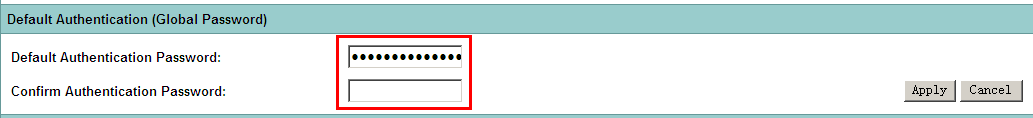

1.在“SECURITY”→“Admin Access”中,在“Default Authentication (Global Password)”中可以修改管理员口令,在“Default Authentication Password”与“Confirm Authentication Password”中输入新的登陆密码,按“Apply”即可如图: 12所示。
五.设置无线基站WPA加密

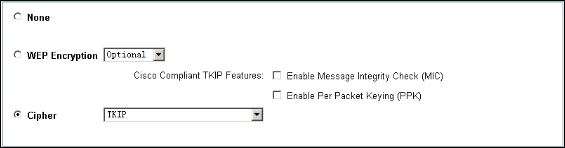

1.在“SECURITY ”→“Encryption Manager ”,点选“Cipher”项并选择“TKIP”,按“Apply”。如图:13所示。

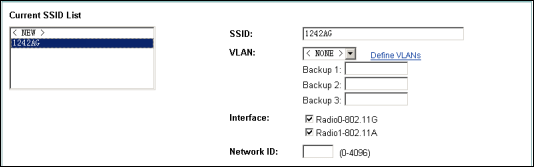

2.在“SECURITY ”→“SSID Manager ”→“Current SSID List”,选择对应的基站,如图: 14所示。

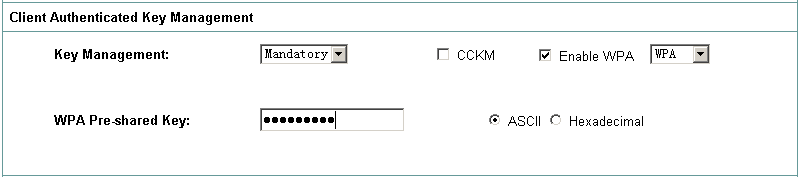

3.在“SECURITY ”→“SSID Manager ”→“Client Authenticated Key Management”,将“Key Management”设置为“Mandatory”并勾选“Enable WPA”,然后在“WPA Pre-shared Key”设置无线基站的WPA密码,注意密码长度需要在8-63位之间,如图: 15所示。
六.恢复出厂设置

使用MODE键:断电→按住AP后面的MODE键,加电一直等到上面的状态灯变成橘红色,松开按钮,等AP重新启动后即可。
