【必看】ATM机监控安装要注意什么?

日期:2017-09-12 09:53

近年来,随着我国金融电子化的改革深入,以ATM交易为代表的自助交易正逐步成为现代商业主流渠道,但是ATM机被盗、被砸事件已屡见不鲜,所以安装一套合适且给力的监控系统尤为重要,那么我们在ATM机监控安装过程中要注意什么呢?



第一:ATM机监控点布置


a.图像信号采集部分:由普通摄像机或隐蔽型彩色/黑白摄像机组成,完成现场图像的采集,用于监控取款人脸、吐钞口、背后钱箱,最多不超过三路;


b.报警信号收集部分:主要用于提款机震动探测,监视对提款机的撬、砸等破坏行为。采用的探测器为智能震动探测器。安装位置位于提款机的机壳上,通过螺丝或焊接固定;

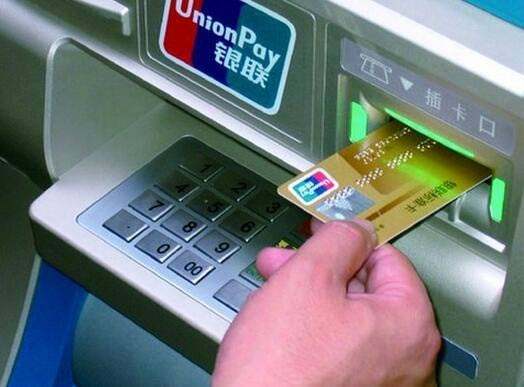

c.IC卡信号采集部分:采集IC卡插卡信号,为录象机启动录像和停止录像提供控制;


d.报警输出部分:可用于现场灯光、警号等报警输出控制。


第二:ATM机监控录像方式


a.采用专业硬盘数字录像机,使用MPEG-1/2/4的压缩算法,考虑到远程控制和传输的要求,最好选择MPEG-4的压缩方式;


b.在本地完成现场的视频图像处理、移动侦测录像、插卡录像、报警录像、放像,录像管理备份等功能;


c.全部采用运动检测方法(可画区域),24小时录像,并可考虑采用与报警输入联动方式,比如插卡信号、红外感应器、门磁等;


第三:检索关键照片


a.从录下的监控画面中,检测在视频信号中出现的人,能找到人脸部的准确位置,然后对它的清晰度进行比较,最后保留最清晰的几幅图片作为检索关键照片,并将信用卡号、取款时间、金额等数据合成在上面;


b.将相关录像和检索关键照片进行关联,通过检索关键照片来方便地检索;


c.检索关键照片也可以通过窄带传输技术,备份到远程的中心服务器上。


第四:录像清晰度提升


通过最新的图像优化算法,将在一些恶劣环境下(强光背景、特暗背景)的录像进行优化,运用脸部检测和分析技术,提升录像的清晰度和质量。


第五:远程控制


采用窄带传输技术和抽取关键帧技术,通过电话线实时监控现场情况,将所有的ATM机监控进行集中统一管理和调度。


a.在低带宽下(56KModem)可以传输视频,如果视频不能传输,也可以传输图片(将音频过滤掉);


b.系统基于现有的MPEG1技术,能够做到每秒3-5帧(352x288),抽取某些有用的关键帧信息;


c.系统基于现有的MPEG4技术,能够做到每秒不低于15帧(352x288),抽取某些有用的关键帧信息;


d.将现有的352x288的MPEG1流,转换为176x144的流,在低码下流传输;


e.打包后发送,能够长时间连接,网络慢时可延迟,或停顿,每台ATM机同时只处理1路即可。


第六:可疑人脸预警


当系统侦测到取款过程中有可疑人脸出现(戴头盔、面具等),可作出如下反应:


a.截取录像过程中最为清晰的三帧照片(352*288);


b.通过电话线(或其他窄带)自动联接安全控制中心(设在分行/支行),并将照片上传;


当预警信号得到响应后,可自动将信用卡(伪卡)锁住或将ATM机关闭。


第七:性能指标


操作系统选用先进稳定的WindowsNT/2000,而非Windows98;


压缩方式采用成熟于九十年代中后期的MPEG-1或MPEG-4算法,比采用成熟于八十年代中期的M-JPEG算法有相当大的领先优势;


使用了MPEG-1/4独有的音视频流技术,得到了完善的音视频同步效果。


第八:ATM机监控安装注意事项


ATM机上方应安装附加照明灯箱


在实际应用中,摄像机的最低照度应比外界照度小30倍左右,所摄图像才能较为理想。ATM机在夜间经实际测量,没有灯箱照明时其照度不足1Lux,加装灯箱后,照度可提高到10~20Lux。因此如果没有灯箱即使采用WAT-902星光级摄像机,其最低照度为0.0003Lux(F1.4),实际安装过程中常配F4.5f3.7mm镜头,相对孔径F增加(4.5/1.4=)3.2倍,因而引起摄像机最低照度变为0.003Lux((3.2)2=10.3倍),同时考虑到隐蔽性,摄像机外贴有色衰减玻璃,其透过率只有3~5%左右。如以透过率3%计算,则摄像机照度又变为0.1Lux左右(0.003÷3%=0.1),比外界照度(<1Lux)才低10倍,所以夜间没有灯箱的话,图像就显得不清晰,无法达到要求。


应制订ATM机安装高度标准


由于缺乏安装高度标准,部分网点ATM机安装高度偏低,使得正面一路摄像机无法完全摄取到高个子顾客整个脸部肖像。应规范安装高度,ATM操作键盘高度宜为110cm。


ATM机前应安装各类挡板


条件允许的话在离ATM机前约0.5m处竖立一块挡板(高度在1.8m以上)。有了挡板,不但储户在取款时有安全感,而且ATM机前的光线均匀,不会受到太阳光或夜间外界灯光直射的影响。同时经过ATM机前的非使用者由于挡板隔开不会触发录像,使得记录图像的清晰度大为提高,又减少了误录。


在ATM机两侧安装30cm左右的拱形挡板。保护储户在取款时密码不会被别人偷窥,同时经过ATM机前的非使用者由于挡板隔开不会触发录像,减少误录。


ATM机最好预留摄像机安装位置


应提供卡号输出的端口位置,以便和图像信号相迭加。


建议采用微波多普勒探头,来替换目前采用的隐蔽性不理想的机内红外探测器和机外幕帘式红外探测器。
