如何选购高清网络监控系统交换机与网线

日期:2017-11-13 14:44

交换机在高清网络监控系统架构中,扮演着整个系统的数据枢妞的重要角色,而网线作为连接的整个通道其重性也不言而喻,今天,E客工程师为大家分享下高清网络监控系统交换机与网线如何选购,供大家参考。


在高清网络监控系统的应用程中,会有客户反应图像不流畅,画面卡,很大一部分的原因就是网络带宽不足。然而交换机与网线则是带宽不足的必然因素。下面我们就为您介绍如何解决带宽不足的问题。

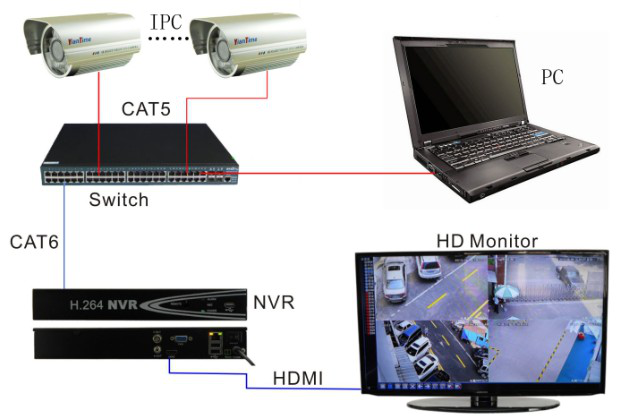

在交换机及网线选购前我们先看看一张比较简单的拓扑图。


如何选购高清网络监控系统交换机与网线


首先我们要弄清楚每路图像占用多少带宽。


720P网络摄像机,主码流为2~3M,子码流为0.8~1M,共约4M。


1080P网络摄像机,主码流为4~6M,子码流为0.8~1M,共约7M。


其次要弄清楚交换机的带宽容量,我们常用的交换机有百兆交换机、千兆交换机。它们的实际带宽一般只有理论值的60~70% ,所以它们的总带宽容量大致是60Mbps或600Mbps。


从网络拓扑结构上来讲,一个局域网通常是两到三层结构。接摄像机那端为接入层,一般用百兆交换机,与之相对应的网线则选择百兆的超五类网线就够了。除非你在一个交换机上接了很多个摄像机。


汇集层、核心层则要按该交换机汇聚了多少路图像来计算,计算方法如下:


如果接720P的网络摄像机,一般15路图像以内,用百兆交换机,超过15路则用千兆交换机,与之相对应的网线则需要用六类网线了。如果接1080P的网络摄像机,一般8路图像以内,用百兆交换机,超过8路则用千兆交换机。


总结:接入层是用百兆交换机,超五类网线;汇集层15个点一下用百兆交换机,超五类网线;15个点以上用千兆交换机,六类网线。这样提供了足够的带宽,图像的运行就流畅了。
